Reprenons où nous en étions la fois dernière: dans le but de refaire mes enceintes, j'ai acheté des mediums à compression B&C. Seulement, pour être capable d'équilibrer ces nouvelles enceintes, j'ai besoin de connaître les paramètres de mes HPs de grave, des 38cm.
La chose n'est pas si aisée: pas de marque particulière, rien qui m'aide particulièrement... D'où l'idée de mesurer les réponses des Haut-Parleurs.

Après avoir pas mal déblayé le terrain avec Speaker Workshop, j'ai un peu avancé sur les mesures de mes HPs 38cm. Un soir, mon pote Xavier est venu me filer un coup de main.

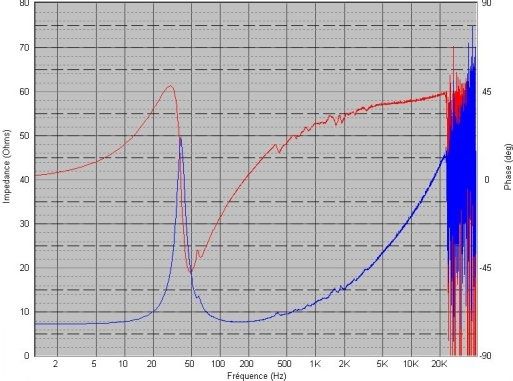

FInalement, c'est la suite Arta/Limp qui nous a fourni le plus simplement du monde les paramètres du HP.
Thiele-Small parameters:

Fs  = 39.21 Hz
Re  = 7.55 ohms[dc]
Le  = 2431.78 uH
L2  = 1044.65 uH
R2  = 16.44 ohms
Qt  = 0.73
Qes = 0.86
Qms = 4.93
Mms = 61.51 grams
Rms = 3.075377 kg/s
Cms = 0.000268 m/N
Vas = 258.87 liters
Sd= 829.58 cm^2
Bl  = 11.524873 Tm
ETA = 1.74 %
Lp(2.83V/1m) = 94.76 dB

Added Mass Method:
Added mass = 32.00 grams
Diameter= 32.50 cm
C'est moins pire que je ne l'imaginais. Même si, à y regarder de plus près, les résultats ne sont pas mirobolants!
Je m'explique: si on pousse les simus sur WinISD, on s'aperçoit que le top du top est de faire une caisse close de 1400L! Mince, le WAF va pas être tip-top :(

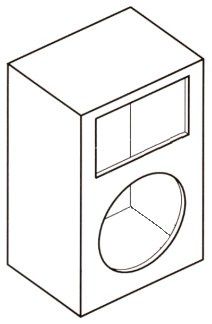

M'enfin, je peux surement faire une cote mal taillée, comme on dit. Par exemple, cibler une enceinte de 300L qui va taper dans les 43Hz de coupure basse. 300L ca fait beaucoup? Bein, on peut imaginer un truc du style 45cm de large sur 55 cm de profond et 1.20m de haut. Ce sont encore de grandes enceintes, mais regardons les choses en face: il faut bien pouvoir loger le 38cm et le pavillon du medium (et aussi un tweeter...)!!

Bon... Sinon, il y a une autre solution: le baffle plan. Mais là on part dans un monde que je ne connais vraiment pas du tout... Je vais voir ce que j'obtiens en simulation avec The Edge. A suivre
