8 juillet 2009 3 08 /07 /juillet /2009 22:59
Je me suis un peu amusé avec mon proto d'enceinte... En particulier, comme beaucoup, je me pose la question de tapisser l'intérieur de l'enceinte avec de la laine de verre.

Alors? J'ai réalisé plusieurs essais, à chaque fois un peu casse-pieds il faut bien l'avouer...
Au niveau oreille, je n'ai pas entendu de différence flagrante entre enceinte nue et avec de la laine de verre ou de la mousse: c'est trop subjectif. Pas mieux au niveau de la mesure au micro. En cela, je rejoins la  reflexion de Dominique Pétoin qui explique que les longueurs d'onde mises en jeu ne peuvent pas être vraiment atteintes par quelques centimètres d'absorbant...

J'étais convaincu, cependant...
une autre manip m'a montré que la physique a des raisons que la raison ignore parfois!

J'en étais à ajuster mes évents, quand un soir mon pote Xavier m'a rendu visite. On  fait toujours des manips de fous quand on bricole ensemble avec Xavier! Cette fois-là n'a pas dérogé à l'adage... On est partis sur des mesures d'impédance du HP de grave dans l'enceinte, sans filtre (sans rien!), pour voir comment c'était accordé. Déjà ça ne commençait pas trop mal, puisque l'on a retrouvé les résonances prévues (avec un léger décalage)...
Tiens tiens, comme c'est marrant de voir des petites résonances liées aux dimensions de la boî-boîte!? Comme par hasard, pile poil aux fréquences calculées en théories d'après les largeur, hauteur, profondeur en cm...

Du coup, on est partis à deviser sur l'effet de ces résonances, les correcteurs d'impédance RLC... Et évidemment sur la probable atténuation de ces mini-résonances. Et si on jouait à regarder l'effet de la laine de verre?

Et bien, d'après nos essais, et contrairement à ce que laissent penser les reflexions de Dominique Pétoin, il semble qu'on gagne sur ces résonances en tapissant l'intérieur de l'enceinte de 3cm de laine de verre!

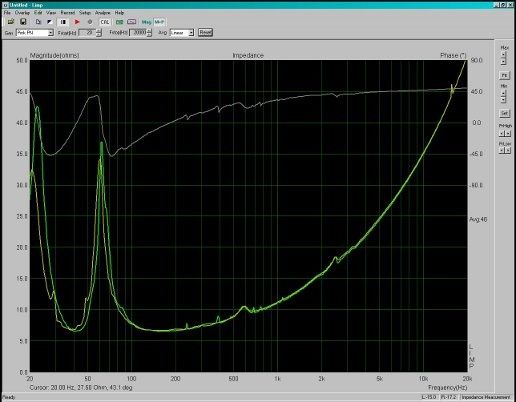

Pour preuve la courbe en tête d'article...
La courbe verte correspond à l'enceinte toute nue. Avec ses dimensions 0.72x0.335x0.45, on voit bien ses résonances @ 238Hz, 381Hz, 449Hz et 476Hz (z'avez vu comme ça tombe bien sur la courbe?). La courbe jaune a été prise avec les 3cm de laine de verre tapissant les parois intérieures du baffle: les petites résonances sous les 500Hz ont disparu.
Par ailleurs, comme le prédisait l'expérience de Dominique Pétoin, la fréquence de résonance de l'enceinte a diminué (tout se passe comme si l'enceinte était plus grande), et du coup les évents sont désadaptés :(

J'ai plusieurs théories sur le sujet de l'effet de l'absorbant sur ces mini-résonances, parmi lesquelles tout simplement, la laine de verre empêche les panneaux de vibrer à leurs mode propre (lié aux dimensions), ce qui atténue fortement les résonances de la caisse... A ce propos, j'ai noté que la caisse sonnait plus sourd (quand on fait toc-toc-toc sur les parois) avec la laine de verre... M'enfin quelque soit la bonne explication, le résultat est là...
