11 novembre 2006 6 11 /11 /novembre /2006 01:59

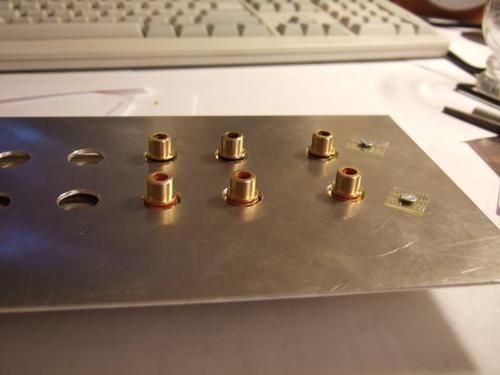

J'ai monté la face arrière sur une plaque d'alu qui trainait sur mon bureau...

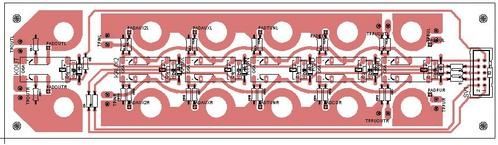

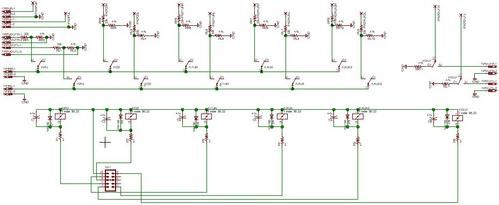

Le principe de cette carte est repris du design de la revue "Nouvelle Electronique". J'ai repris quelques éléments qui me donnaient des boutons (séparation des masses, etc.)
A mon sens, le principal avantage de cette carte est de réduire les longueurs de câblages: le signal utile reste sur la carte, seuls se baladent les signaux continus venant du commutateur en face avant. En plus de cela, cela assure une certaine immunité du signal utile devant le vieillissement du commutateur (contacts capacitifs etc.): on connait tous les CRRIICCC et CRRAAAKKK que font les vieux commutateurs sur certains amplis poussièreux!Par contre, je n'ai pas encore reçu les relais... Il y a apparemment un problème d'approvisionnement. Patience.
