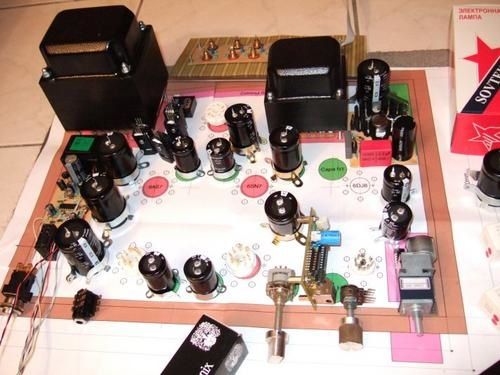

Un plan à l'échelle 1:1 , les composants, les cartes réalisées... Il n'en faut pas plus pour regarder comment loger tout ce beau monde dans le préampli !

Mon plan est vu de dessus, il faudrait donc reprendre ma photo en miroir.
Complètement à gauche, on voit mon bouton Marche/Arrêt avec dans son alignement, la carte de temporisation/commutation d'alim et le gros transfo d'alim (300VA ça devrait aller, non?).
L'autre boitier noir est la self 15H de filtrage haute tension. Entre les deux boitiers on entrevoit le support de la redresseuse de la haute tension. Nous voici arrivés au coin en haut à droite, où l'on voit la carte de régulation haute tension.
Tout devant à droite trône fièrement le potentiomètre motorisé ALPS de réglage de volume. Son ptit pote à côté est le réglage de balance. La carte couchée est le kit de commande Infra-Rouge de l'ALPS. On a ensuite le sélecteur de source.
Enfin, à côté du bouton Marche/Arrêt, on voit la prise casque. J'avoue être un peu déçu de son design: je vais sans doute en chercher une plus sympa!
J'oubliais; la carte tout au fond est la carte de commutation de sources.
