Sur un montage pour un ami, nous avons récemment eu quelques déboires avec Xavier: un ALPS 100KA motorisé utilisé en réglage de volume sur un préampli nous a fait quelques blagues.

En gros, suivant le réglage de volume, la balance se décalait sensiblement sur l'enceinte droite ou l'enceinte gauche. Après mesure, il s'est avéré que l'appariement des deux voies du potentiomètre laissait un peu à désirer.


Bien entendu, les variations étaient telles qu'il était impossible de s'en sortir simplement avec des résistances série judicieusement placées...

Et puis, bien sûr, impossible de se retourner sur le fabriquant puisque les variations restaient dans les 10% spécifiés dans la documentation constructeur!
Mince, 10%, cela me parait bien élevé pour des potentiomètres de cette qualité et de ce prix...

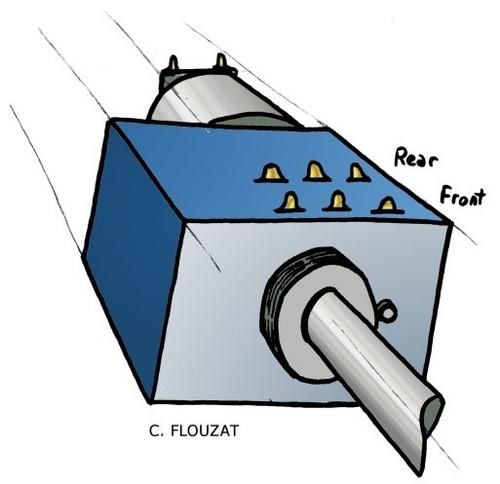

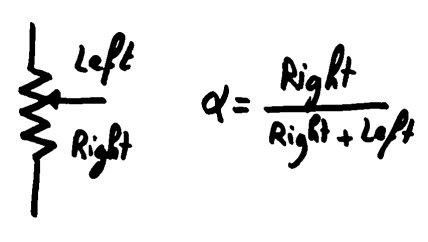

Quoiqu'il en soit, il m'a paru important de caractériser mon potentiomètre et se rendre compte de l'étendue du désastre. Me voici donc parti avec mon multimètre. Pour simplifier, j'ai pris le curseur en point commun et j'ai mesuré le "côté droit" et le "côté gauche" pour plusieurs angles de rotation (pour les valeurs des angles, c'est un peu approximatif, j'avoue! Mais je cherche l'appariement entre les deux voies, alors la valeur absolue de l'angle importe peu). Bien entendu, c'est le "rapport potentiométrique" alpha qui est important dans ma mesure.

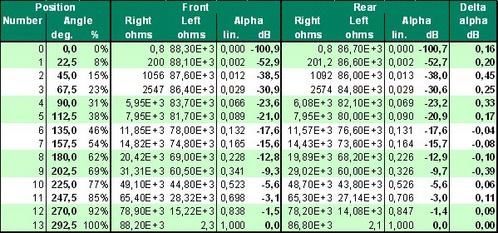

Le tableau ci-dessous montre les valeurs que j'ai mesuré.
On constate un écart maximal de 0.45dB ce qui n'est pas négligeable... Mais pas catastrophique quand même! Comme je l'avais expliqué la forme de la variation n'a pas vraiment l'air de pouvoir se compenser par de simples résistances série bien placées. Et puis je ne suis pas sûr que le jeu en vaille la chandelle.

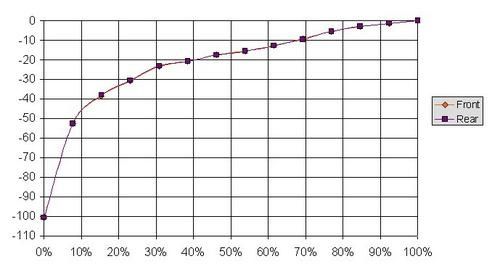

Si l'on regarde la courbe, la tronche globale est proche d'un Log. En effet, un passage en log sur l'échelle des abscisses donne presque une droite. A mon avis, le "presque" vient de mon imprécision sur les angles.

A propos, tant que j'y pense, pour 100K c'est raté, on est poussivement à 90K... Pas très grave, mais quand même!
