15 juin 2007 5 15 /06 /juin /2007 23:11




Chose promise, chose due:
   la mesure de la bande passante du préampli.






En entrée, j'ai mis un générateur basse-fréquence, en sortie, j'ai installé un ampli réalisé par le Xavier à base d'un MOSFET TDA xxx .

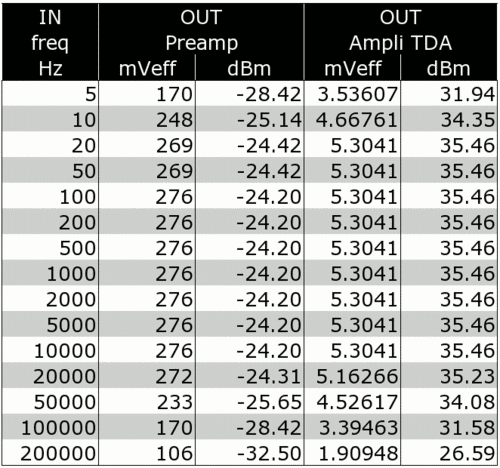

Le tableau ci-dessous montre les mesures en sortie de préampli et en sortie d'enceintes (sur charges 8 ohms).

En résumé, c'est assez plat dans une bande de 6Hz à 70KHz (bande à 3dB)
La prochaine, fois, on parlera du bruit de fond... C'est pas mal mais il y a encore quelques efforts à fournir!
