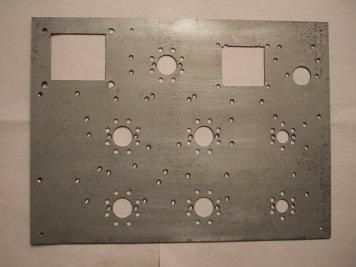

Voilà ma belle plaque en acier transformée en gruyère. Pour un peu, on croirait qu'elle a servi à protéger
Clint Eastwood dans "Pour une poignée de dollars" !
L'entracte aura été long mais ça y est, c'est reparti: je reprends les manips!
Pour implanter les composants (essentiellement des condensateurs!!) j'ai acheté des brides qui viennent (vissées) sur ma plaque support. J'ai donc du ajouter pas mal de perçages supplémentaires, comme en témoigne la photo ci-dessous.
On comprend mieux pourquoi je me suis escagacé à percer une plaque de finition (la fameuse plaque de laiton).
Petit détail, tous les trous de vis sont chanfreinés pour que les têtes fraisées des vis puissent se loger entre les deux plaques.
