moteur bi-cylindreOn a commencé à s'intéresser à faire un ampli stéréo avec Bubli, il y a à peu près un mois. Finalement, pari gagné, puisque j'avais décidé de ne pas trop perdre de temps sur cette réalisation! On a maintenant chacun un ampli stéréo qui marche très bien!

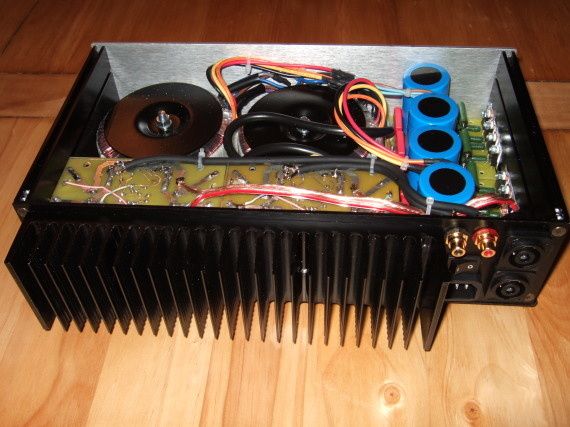

photo de l'ampli ouvertComme je l'expliquais, j'avais déjà testé le kit TDA7293 de selectronic chez mon pote Xavier (voir article Du bruit encore du bruit). A l'époque je me rappelle avoir pesté sur les boucles de masse qui apparaissaient entre mon pré à lampes et son ampli stéréo. En particulier, les masses se rejoigaient sur chaque prise de terre des alims du pré et de l'ampli grrr.

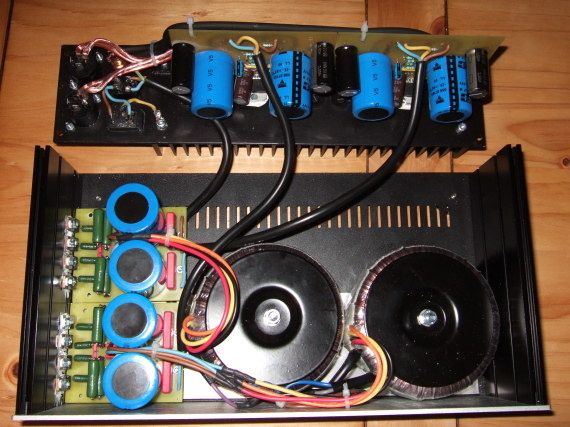

photo de l'ampli avec capot démontéC'est ce qui m'a poussé à aller vers un double mono, rien que ça. Pour les néophytes, en gros cela signifie que j'ai réalisé deux amplis mono à TDA7293, avec deux alims séparées, des masses séparées, etc. C'est pas forcément évident car il faut s'isoler de la prise de terre (ça c'est parfois la prise de tête, gloups).

La réal s'appuie tout simplement sur deux kits selectronic; auxquels j'ai appliqué quelques modifs proposées par Francis Ibre, que je remercie au passage. J'ai aussi ajouté des cartes d'alimentation (redressement filtrage, etc.).

Bubli donne des liens sympas pour se documenter sur le sujet, il montre aussi des photos de sa réal à lui. Très joli et soigné. Sa mise en coffret est un peu moins aisée que la mienne car, si j'ai bien compris, il s'oriente plutot vers un ampli intégré (préampli lampes + ampli TDA dans le même boîtier).
Note du 10 janvier 2011: lien mort vers le blog de Bubli :(

J'espère faire un dossier spécial sur mon site pour ceux qui voudraient s'inspirer de nos cartes, les prix, les listes de courses... ;)
Note du 28 septembre 2008: c'est fait, voir l'article Howto TDA7293

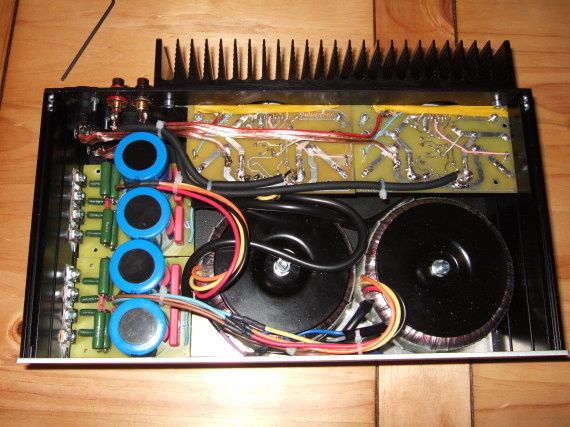

photo de l'ampli avec capot démonté (arrière)Je voulais faire un équipement compact (pour améliorer mon WAF ?), j'ai donc sorti un chausse-pied pour tout faire rentrer dans un unique boîtier Galaxy 330x180x80. Au final c'est vraiment sympatoche. J'avoue qu'il manque encore un ptit voyant en face avant.
logo
Ah oui, j'oubliais. Pour ceux qui se demanderont si c'est pas trop génant que mon bouton marche/arrêt soit aussi difficile d'accès. En fait, ce bouton servira peu en pratique car l'alimentation 220V viendra d'une prise asservie du pré à lampes. De cette façon je n'ai qu'un seul bouton pour tout allumer, et donc pas besoin d'un mode d'emploi pour allumer ou éteindre le système audio... Ca va toujours dans le sens du WAF.


photo des connecteurs arrières de l'ampli Pour les perfs, carrément génial. Si je suis motivé je ferai une tite mesure de bande passante, etc de cet ampli. J'ai actuellement un ampli Mac-Mah SLX-800 (un ampli de sono, en gros) dont j'étais assez content. Mais là, il vient de se faire lourder, vite fait bien fait. Pas d'bol, mon vieux! Franchement y'a pas photo sur l'aération du son.

Note du 28 septembre 2008: Si cet article vous a intéressé(e), d'autres infos plus complètes se trouvent dans l'article Howto TDA7293

Partager cet article

Repost 0
Published by Christophe FLOUZAT - dans DIY audio
commenter cet article

commentaires

olivier 10/05/2010 22:40



Bonsoir, alors voici les nouvelles, j'ai changé le 7293 par un 7294 que j'ai récupéré et, ça marche presque niquel. Une petite ronflette est apparu à faible volume. Sinon c'était ce tda qui était
en cause. Dès que je trouve un moment, je remet un 7293 et je te tient au jus .



olivier 19/02/2010 15:22


Bonjour, je serais en région parisienne (rosny sous bois) à partir du 15 mars,
Je ve bien qu'on se voit histoire de voir le composant qui passe pas. Concernant l'alim, elle est déja sous dimensionnée par rapport à celui-ci.


Fangorn 22/02/2010 13:48


OK on se recontacte d'ici là pour se caler un rdv.
Je te promets pas qu'on va s'en sortir, mais à deux, on va sûrement trouver la panne!


olivier 04/02/2010 18:13


Je me disais que le fait de changer le volume, peut-être que le mute/stand by s'active d'ou le manque de son pendant 1/2 seconde.


Fangorn 05/02/2010 18:32


Nan mais c'est une histoire de fous ton truc!
Si je comprends bien les symtomes: le comportement est normal à tout petit niveau, mais quand tu commences à sortir des watts, tout se passe comme si ton alim était poussive (et ça crache sur les
coups de basse)? Si oui, ça doit pouvoir se voir au scope sur l'alim... A propos, t'as vérifié les valeurs des tensions d'alim au voltmètre? si ça se trouve t'as un truc qui a dégagé (diode de
redressement ou transfo fondu!), et t'as plus assez de réserve de tension dans les réservoirs...

Pour répondre à tes idées de panne, je ne vois pas vraiment le lien entre le volume et mute/standby. Le seul truc qui ferait basculer serait que l'alim s'écroule (on revient à ci-dessus). Tu peux
toujours vérifier, cela dit... (voltmètre, ou scope sur les pattes du circuit)

Pour la diode, je n'y crois pas non plus (au pire elle n'agit plus...), mais pour plus de sécurité, tu peux essayer de la débrancher (ça te fera peut etre un "ploc" mais rien de destructif!)

Après, y'a le condo d'entrée, C9 ? vu le prix, pourquoi pas essayer de le changer... Même si je n'y crois pas, mais quand on sait plus, faut bien tenter des choses :(

Ecoutes, si rien n'y fait, je peux essayer de passer te voir si tu es en Région Parisienne...


olivier 03/02/2010 22:33


Bon ben C1 et C2 changés mais toujours ce son affreux :(. en condensateurs , il me reste plus que les MKT à changer! Pour des 100V, pas pu en avoir, donc je me suis rabattu sur 63V @ saint-quentin.
Du coup, la je vois pas trop, peut être que le tda à trop chauffer lors de la soudure ? Ou la diode au niveau de c5 et c6 à pris un coup quand il ont explosé!


olivier 29/01/2010 19:22


Je voulais préciser que C11 est en option, il n'est donc pas présent sur mon module


Fangorn 01/02/2010 10:56


Perso, les condos, MKT, c'est possible, mais j'en doute fort (ils sont pas en 100V?). Par contre C1 et C2, j'y crois vraiment, d'après ce que tu me racontes! En fait, je m'étais fichu dans le crâne
que tu les avais déjà changés, va savoir pourquoi?
Pour ton histoire de 0.5s de réaction au changement de volume... J'ai beau réfléchir, je ne vois pas grand chose qui pourrait te faire ce genre de gags :(
=> En fait, j'ai de bons espoirs sur le remplacement de ces capas d'alim! Ces gros chimiques sont vraiment sensibles aux surtensions... A propos, tu peux peut-être envisager de les passer @
100V, si ça rentre? Tu connais la techno Snap-in? La taille est un peu plus petite, ça peut valoir le coup... tu en trouveras  par exemple chez selectronic @ nation, mais aussi chez
d'autres... J'en ai vu aussi chez St Quentin Radio, et peut-être chez electronique diffusion...
